Produktbeschreibung
Produktspezifikationen
| Standards |
ASTM B161 / ASME SB161 |
| Stahlsorten |
Nickel 200 (UNS N02200), Nickel 201 (UNS N02201) |
| Gleichwertige Standards | DIN 17740 2.4066 / 2.4068;BS 3074 NA11 / NA12;EN 10204-3.1 |
| Außendurchmesser (OD) | 6 mm – 630 mm |
| Wandstärke (WT) | 0,5 mm – 50 mm |
| Länge |
6/12 m, individuell |
| Oberflächenbehandlung | Geglüht und eingelegt |
| Produktionsprozess |
Warmgewalzt / kaltgezogen / kaltgewalzt |
| Zustand |
Geglüht |
Nickellegierungsrohre 200 201 weisen einen Nickelgehalt von bis zu 99,0 % und eine Wärmeleitfähigkeit von ca. 70 W/m·K (bei 20 Grad)- auf, fast fünfmal so hoch wie die von 316L-Edelstahl (ca. . 15 W/m·K). Beim Einsatz in Natronlaugeverdampfern und Wärmetauschern steigern sie die Effizienz der Wärmeübertragung deutlich und senken den Energieverbrauch.
Bei Kontakt mit ätzenden Lösungen bildet sich auf der Oberfläche von Nickel 200/201 ein stark haftender NiO/Ni(OH)₂-Film, der für Beständigkeit gegen alkalische Korrosion sorgt. Darüber hinaus weisen die Rohre im geglühten Zustand eine Dehnung von mindestens 40 % auf, was komplexe Kaltumformvorgänge wie Biegen, Bördeln, Bördeln und Wickeln ermöglicht und mit verschiedenen Schweißverfahren, einschließlich WIG-, MIG- und Plasmaschweißen, kompatibel ist.
Maßgeschneiderte Dienstleistungen
- TORICH unterstützt das Präzisionsschneiden von Rohren auf feste Längen mit ±0,5 mm Toleranzen gemäß Zeichnung sowie die Vorfertigung von V--, U-- und X-förmigen Schweißfasen.
- Rohre werden mit gebeizter und passivierter Oberfläche geliefert; Weitere anpassbare Oberflächenbehandlungen umfassen Glanzglühen, mechanisches Polieren, ölfreies Entfetten mit sauberer Verpackung, Sandstrahlen und Beibehaltung der Oxidfärbung.
- Für Wärmetauscher und Reaktor-Innenschlangen können Rohre auf der Grundlage von Zeichnungen in U--Formen, Serpentinenschlangen oder Spiralschlangen gebogen werden, mit einem minimalen Biegeradius von 1,5D; Zur Spannungsentlastung kann nach dem Biegen ein Lösungsglühen durchgeführt werden.
Chemische Zusammensetzung
| Element | Nickel min | Kupfer max | Eisen max | Mangan max | Silizium max | Kohlenstoff max | Schwefel max |
| Nickel 200 | 99.0 | 0.25 | 0.40 | 0.35 | 0.35 | 0.15 | 0.01 |
| Nickel 201 | 99.0 | 0.25 | 0.40 | 0.35 | 0.35 | 0.02 | 0.01 |
Mechanische Eigenschaften
| Eigentum | Zugfestigkeit (MPa) | Streckgrenze (0,2 % Offset, MPa) | Dehnung (%) |
| Nickel 200 | 380 (min) | 105 (Min.) | 40 (Minuten) |
| Nickel 201 | 370 (min) | 100 (Min.) | 40 (Minuten) |
Mögliche alternative Noten
- Für alkalische Betriebsbedingungen mit Chloridionen ist Monel 400 eine geeignete Wahl; Es weist eine bessere Leistung in chloridhaltigen Salzen, Meerwasser und reduzierenden Säuren auf und bietet eine etwas höhere Festigkeit als reines Nickel.
- Für verdünnte Laugentransport- oder Hilfsrohrleitungssysteme-bei denen die NaOH-Konzentration unter 20 % liegt und die Temperaturen unter 60 Grad liegen -316L-Edelstahl kann ausgewählt werden; seine Kosten betragen etwa ein Viertel der Kosten von reinem Nickel.
- Für Anwendungen, die eine höhere Hochtemperaturfestigkeit erfordern, wie chemische Ofenkomponenten und Wärmebehandlungsgeräte, ist Nickel Alloy 600 eine geeignete Wahl.
Anwendungsbereiche
- Chlor-Alkaliindustrie:Katholytzirkulationsrohre für Ionenaustauschmembranelektrolyseure, Laugenkonzentrationsrohre für Fallfilmverdampfer, Rohre für trockene Chlorgaswäsche und Trockentürme sowie Kühlabschnitte für hochreine Salzsäure- und Chlorwasserstoffsyntheseöfen.
- Herstellung von Kaliumhydroxid (KOH) und Lithiumhydroxid (LiOH).: Rohrleitungen für Verdampfungskristallisatoren und den Transport von geschmolzenem Alkali.
- Organochloride/Fluoride: Freon-Reaktoren; Chlor-beständige Rohrleitungen für Chlormethan- und Ethylenoxid/Ethylenglykol-Prozesse.

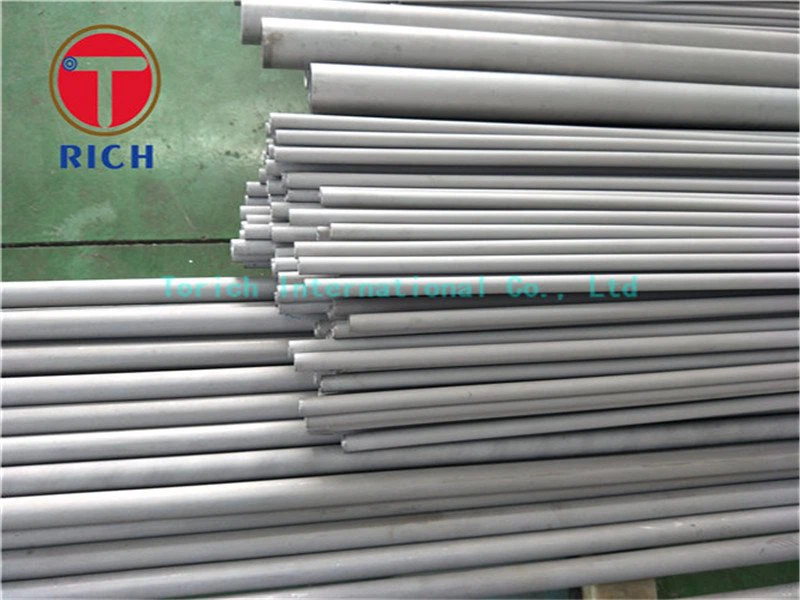

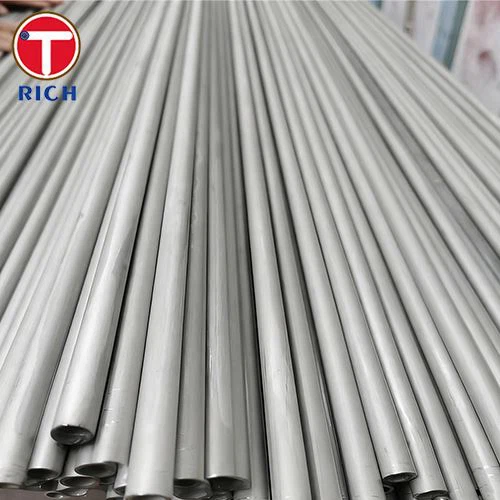

Produktshow
Prüfgeräte
Fabrikausrüstung
Beizausrüstung
Polierausrüstung
Kaltziehausrüstung
Produktpaket
FAQ
F: Wie wählen Sie zwischen Nickel 200- und Nickel 201-Rohren?
A: Der Hauptunterschied liegt im Kohlenstoffgehalt: Ni 200 hat weniger als oder gleich 0,15 %, während Ni 201 weniger als oder gleich 0,02 % hat. Für langfristige Betriebstemperaturen unter 315 Grad ist Ni 200 geeignet und kostengünstiger; Bei Temperaturen über 315 Grad muss das kohlenstoffarme Ni 201 ausgewählt werden, um Versprödung und Ausfälle durch Karbidgraphitierung zu verhindern.
F: Warum eignen sich Rohre aus reinem Nickel 200/201 besonders gut-für die Chloralkaliindustrie?
A: Das Kernmedium in der Chloralkaliindustrie ist Natriumhydroxid (Natronlauge) mit hoher-Temperatur und hoher-Konzentration. Nickel weist über den gesamten Konzentrationsbereich (0–70 % NaOH) bei Temperaturen bis zum Siedepunkt eine extrem niedrige Korrosionsrate auf und ist immun gegen Spannungsrisskorrosion.
F: Können Sie nahtlose Kapillarschläuche mit einem Außendurchmesser von weniger als 6 mm liefern?
A: Ja. Wir bieten präzise kaltgezogene nahtlose Kapillarschläuche mit einem Außendurchmesser von nur 1,6 mm an, die für Anwendungen wie Instrumentenimpulsleitungen oder Probenahmesysteme geeignet sind. Spulenversorgung ist ebenfalls verfügbar.
Beliebte label: Nickellegierungsrohr 200 201, China, Lieferanten, Hersteller, Fabrik, kundenspezifisch, Großhandel, Preis, OEM, Mühle, Produzent, zu verkaufen, Nahtloser Stahlrohrbeschichtung, Kesselrohrwiderstand gegen Stoßdämpfer, nahtlose Stahlrohrbildung, Legierungstahlrohr für Busfahrzeuge, Legierungsstahlrohrlieferant, Stahlrohrspezifikation
