Produktbeschreibung
Produktspezifikationen
| Standards |
ASTM A269 / ASME SA269 |
| Stahlsorten | TP201 TP201LN TP304 TP304L TP304LN TP316 TP316L TP316LN TP317 TP321 TP347 TP348 TPXM10 TPXM11 TPXM15 TPXM19 TPXM29 usw. |
| Gleichwertige Standards |
JIS G3459 / EN 10216-5 / DIN 2391 |
| Außendurchmesser (OD) | 3 mm – 25,4 mm |
| Wandstärke (WT) | 0,3 mm – 3 mm |
| Länge | 6 / 12 m |
| Oberflächenbehandlung | Blankgeglüht (BA) |
| Produktionsprozess | Kaltgezogen/kaltgewalzt |
| Zustand | Lösungsgeglüht |
Im Vergleich zu herkömmlichen Hydraulikrohren aus Kohlenstoffstahl bieten TORICH-Stahlrohre mit kleinem Durchmesser {{0}hergestellt aus Edelstahl 304/316L-überlegene Korrosions- und Feuchtigkeitsbeständigkeit und widerstehen der Beeinträchtigung durch Hydraulikflüssigkeiten. Die Innenoberflächenrauheit wird auf Ra kleiner oder gleich 0,8 µm kontrolliert, wodurch der Strömungswiderstand und die Partikelanhaftung deutlich reduziert werden.
Hydrauliksysteme erfordern präzise Abmessungen; Unsere ASTM A269-Stahlrohre mit kleinem Durchmesser weisen strenge Toleranzen auf-eine Außendurchmessertoleranz von ±0,05 mm, eine Wandstärketoleranz von ±10 % und eine Rundheitsabweichung von höchstens 0,03 mm-und gewährleisten so eine perfekte Passform mit Standard-Klemmverschraubungen von Marken wie Swagelok und Parker.
Maßgeschneiderte Dienstleistungen
- TORICH unterstützt die Anpassung von nicht standardmäßigen Außendurchmessern und Wandstärken und bietet Spezifikationen von einem minimalen Außendurchmesser von 1,0 mm (Kapillargröße) bis zu einer minimalen Wandstärke von 0,2 mm. Diese Produkte eignen sich für hydraulische Steuerleitungen und Präzisionsflüssigkeitssysteme.
- Wir bieten verschiedene Oberflächenbehandlungen an, darunter Blankglühen (Ra kleiner oder gleich 0,8 μm), Beizen und Passivieren, mechanisches Polieren (Ra kleiner oder gleich 0,4 μm) und Elektropolieren (Ra kleiner oder gleich 0,2 μm).
- TORICH bietet außerdem eine Reihe von Endvorbereitungsdiensten-an, darunter Anfasen (1×45 Grad innen und außen), Planschneiden, Bördeln, Bördeln, Gewindeschneiden und die Vormontage von geschweißten Fittings-, die allesamt gründliches Entgraten und Reinigen umfassen.
Chemische Zusammensetzung
| Element | C (maximal) | Mn (max.) | Si (max.) | P (maximal) | S (maximal) | Cr (%) | Ni (%) | Mo (%) |
| TP304 | 0.08 | 2.00 | 1.00 | 0.045 | 0.030 | 18.0–20.0 | 8.0–11.0 | - |
| TP316L | 0.035 | 2.00 | 1.00 | 0.045 | 0.030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
| TP321 | 0.08 | 2.00 | 1.00 | 0.045 | 0.030 | 17.0–19.0 | 9.0–12.0 | - |
Mechanische Eigenschaften
| Eigentum | Zugfestigkeit (min.) | Streckgrenze 0,2 % (Min.) | Dehnung (min.) | Härte (max.) |
| Erfordernis | 515 MPa (75 ksi) | 205 MPa (30 ksi) | 35% | 90 HRB |
Mögliche alternative Noten
- Für allgemeine hydraulische Hilfs- oder Rücklaufleitungen, die keinen hohen Chloridkonzentrationen ausgesetzt sind, ist TP304/304L eine geeignete Wahl; Es ist kostengünstiger-effektiver als 316L und bietet Beständigkeit gegen wasser-glykolfeuerbeständige-hydraulische Flüssigkeiten und herkömmliche Mineralöle.
- Wenn das Hydraulikmedium hohe Konzentrationen an Meersalz oder stark korrosiven Chemikalien enthält, kann 904L (UNS N08904) oder Duplex-Edelstahl 2205 (UNS S32205) ausgewählt werden; 904L bietet eine hervorragende Korrosionsbeständigkeit, während 2205 eine Streckgrenze aufweist, die mehr als doppelt so hoch ist wie die von 316L, sodass es den gleichen hohen Drücken bei dünnerer Wandstärke standhalten kann.
Anwendungsbereiche
Der Schlauch eignet sich für Steuer-, Übertragungs- und Schmierkreise in verschiedenen Arten von hydraulischen Geräten, insbesondere:
- Industrielle hydraulische Energie- und Betätigungssysteme: hydraulische Pumpstationen und Ventilblockbaugruppen, Verbindungsleitungen für hydraulische Zylinder sowie Speicher- und Kühlleitungen
- Mobile Bau- und Landmaschinen: hydraulische Lenk- und Bremssysteme, Schmierleitungen und Steuerleitungen für Abstützungen
- Schiffshydrauliksysteme: hydraulische Steuerleitungen für Lenkgetriebe, Ankerwinden und Lukendeckel

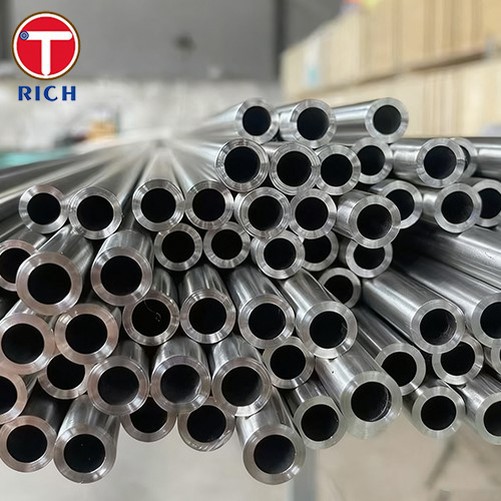

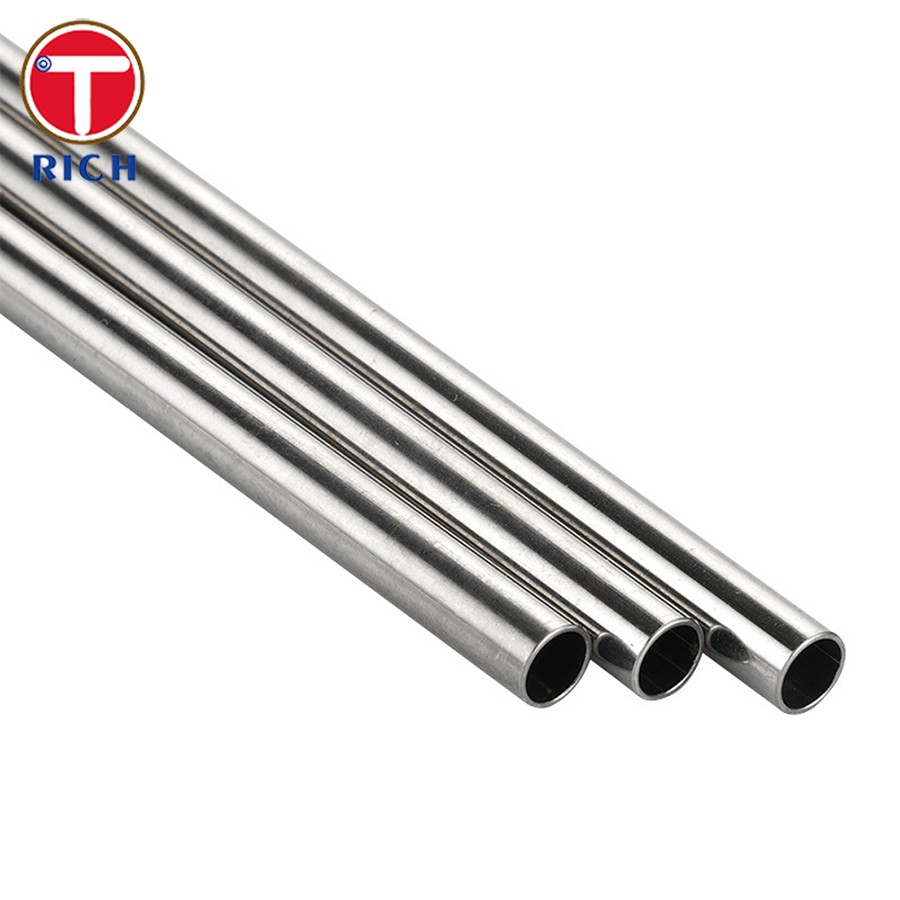

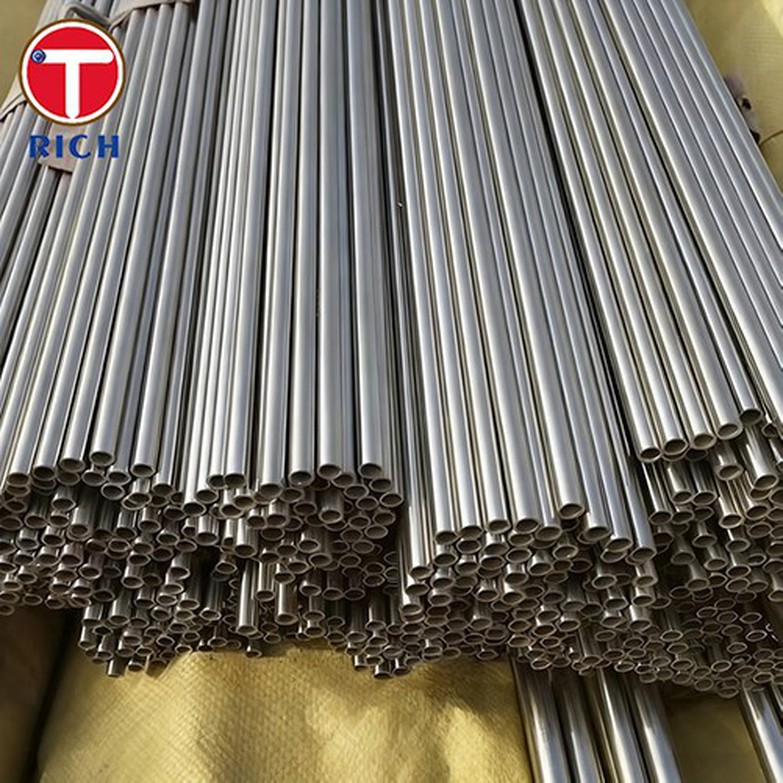

Produktshow
Prüfgeräte
Fabrikausrüstung
Beizausrüstung
Produktpaket
FAQ
F: Was ist der Unterschied zwischen BA- und AP-Schläuchen? Welcher Typ wird für Hydrauliksysteme verwendet?
A: BA-Rohre (Bright Annealed) zeichnen sich durch eine blankgeglühte Oberfläche mit einer inneren Oberflächenrauheit (Ra) von weniger als oder gleich 0,8 μm und hoher Reinheit aus; Es handelt sich um die Standardlieferspezifikation für Hydraulik- und Instrumentierungsrohre. AP-Rohre (Acid Pickled) werden mit Säure gebeizt und passiviert, was zu einer mattgrauen-weißen Oberfläche führt. Während es eine etwas bessere Korrosionsbeständigkeit bietet, weist es eine höhere Oberflächenrauheit auf. BA-Rohre sind die bevorzugte Wahl für hydraulische Systeme, während AP-Rohre typischerweise für chemische Rohrleitungen mit großem -Durchmesser verwendet werden.
F: Ich benötige eine extrem saubere Innenfläche. Bieten Sie Sauerstoffreinigungsdienste an?
A: Ja, das tun wir auf jeden Fall. Wir bieten ein „öl- und fettfreies“ Reinigungsverfahren für hochreine Hydraulikmedien an, mit dem die hohen Reinheitsgrade gemäß ISO 4406 erreicht werden können, gefolgt von der Versiegelung mit hitzeversiegelten Kappen oder speziellen Endkappen.
F: Sollte ich für Hydrauliksysteme TP304 oder TP316L wählen?
A: TP304/304L eignet sich für Anwendungen mit Standard-Mineralhydraulikölen, Druckluft oder trockenen Binnenumgebungen. TP316L sollte für Umgebungen ausgewählt werden, die Meerwasser, demineralisiertem Wasser, chloridhaltigen Medien, Meeresatmosphären oder korrosiven chemischen Bedingungen ausgesetzt sind.
