Produktbeschreibung
Produktspezifikationen
| Standards | ASTM B338 / ASME SB338 |
| Stahlsorten | Note1 Note 2/2H Note3 Note7/7H Note9 Note11 Note12 Note13 Note14 Note15 Note16/16H Note17 Note18 Note26/26H Note27 Note28 Note31 Note33 Note34 Note35 Note36 Note37 Note38 Note39 |
| Gleichwertige Standards | ASTM B337 (nahtlos), ASTM B862 (geschweißtes Rohr) |
| Außendurchmesser (OD) | 1,125", 2", 2,5", 3" oder ½" - 8" |
| Wandstärke (WT) | 0,5 mm - 12 mm( 0,02" – 0,5") |
| Länge | 6/12 m oder individuell |
| Oberflächenbehandlung | Eingelegt |
| Produktionsprozess | Kaltziehen |
| Zustand | Geglüht (M), spannungsarm geglüht |
In Luft oder sauerstoffhaltigen Medien bildet sich spontan ein dichter TiO₂-Passivierungsfilm auf der Oberfläche von Titanmaterialien; Dieser Film hält hohen Chloridionenkonzentrationen von bis zu 60.000 mg/L-einer korrosiven Umgebung stand, die fünf- bis sechsmal aggressiver ist als die, der Edelstahl standhalten kann.
Titan hat eine Wärmeleitfähigkeit von 17 W/(m·K), während Aluminiummessing 100 W/(m·K) und 70/30 Kupfernickel 29 W/(m·K) hat; Daher besitzt Titan unter diesen Materialien die niedrigste Wärmeleitfähigkeit. Wenn jedoch dünnwandige Titanrohre verwendet werden, ist ihre Wärmeübertragungsleistung -obwohl schlechter als die von Aluminiummessing-, vergleichbar mit der von 90/10 Kupfernickel und besser als die von 70/30 Kupfernickel.
Da Meerwasser häufig Schwebstoffe und Meeresorganismen enthält, neigen diese Substanzen dazu, sich an den Innenflächen und Enden von Wärmeübertragungsrohren anzusammeln, was zur Erosion von Kupferlegierungsrohren führt. Darüber hinaus sind Kupferlegierungen anfällig für Korrosion, die durch im Meerwasser vorhandene Bromidionen (Br⁻) verursacht wird. Im Gegensatz dazu leiden TORICH-Titanrohre mit 1,125 Zoll, 2 Zoll, 2,5 Zoll und 3 Zoll Außendurchmesser nicht unter diesen Problemen, da der Passivierungsfilm, der Titanmaterialien innewohnt, einen natürlichen Widerstand gegen die Anhaftung von Meeresorganismen bietet.
Maßgeschneiderte Dienstleistungen
- Für Rohre, die für den Einsatz in Kondensatoren und Wärmetauschern vorgesehen sind, sind U-Biegedienste verfügbar.
- Zu den Oberflächenbehandlungen gehören Beizen und Passivieren, Blankglühen, internes und externes Spiegelpolieren sowie Antifouling-Beschichtungen.
- Wir bieten auch Endvorbereitungen wie Schweißnahtabschrägung (V-Typ/U-Typ), Gewindeschneiden (NPT/BSPT), Flanschvorfertigung, Bördeln/Stauchen und Rohraufweitungsendbehandlungen an, um die Bauarbeiten vor Ort-zu minimieren.
Chemische Zusammensetzungen
| Grad | Ti | Al | V | Fe | O | C | N | H | Pd |
| Klasse 2 | Gleichgewicht | - | - | Kleiner oder gleich 0,30 | Kleiner oder gleich 0,25 | Kleiner oder gleich 0,08 | Kleiner oder gleich 0,03 | Kleiner oder gleich 0,015 | - |
| Klasse 3 | Gleichgewicht | - | - | Kleiner oder gleich 0,30 | Kleiner oder gleich 0,35 | Kleiner oder gleich 0,08 | Kleiner oder gleich 0,05 | Kleiner oder gleich 0,015 | - |
| Klasse 7 | Gleichgewicht | - | - | Kleiner oder gleich 0,30 | Kleiner oder gleich 0,25 | Kleiner oder gleich 0,08 | Kleiner oder gleich 0,03 | Kleiner oder gleich 0,015 | 0.12–0.25 |
Mechanische Eigenschaften
| Eigentum | Zugfestigkeit | Streckgrenze | Verlängerung | Härte | Dichte | Elastizitätsmodul |
| Klasse 2 | Größer oder gleich 345 MPa | Größer oder gleich 275 MPa | Größer oder gleich 20 % | ~160 HB | 4,51 g/cm³ | 103 GPa |
| Klasse 3 | Größer oder gleich 450 MPa | Größer oder gleich 380 MPa | Größer oder gleich 18 % | ~200 HB | 4,51 g/cm³ | 103 GPa |
| Klasse 7 | Größer oder gleich 345 MPa | Größer oder gleich 275 MPa | Größer oder gleich 20 % | ~160 HB | 4,51 g/cm³ | 103 GPa |
Mögliche alternative Noten
- Für kostengünstige Anwendungen mit niedrigem{1}Druck ist Reintitan der Güteklasse 1 nach ASTM eine geeignete Wahl. Es bietet eine überlegene Duktilität und ist 6 % bis 10 % günstiger als Güteklasse 2. Es eignet sich gut-für nicht-drucktragende, dünnwandige Rohrleitungen-wie Instrumentenleitungen und Probenahmerohre-, obwohl die geringere Streckgrenze dies ausschließt Einsatz in Hochdruck-Hauptleitungen.
- Für extreme Betriebsbedingungen mit Meerwasser hoher Temperatur, sauren Öl- und Gasumgebungen oder Anfälligkeit für Spaltkorrosion wird ASTM-Klasse 7 empfohlen. Obwohl die Kosten höher sind als die der Klasse 2, bietet es eine deutlich längere Lebensdauer.
- Für Hoch-Druck-Tiefseeumgebungen und schwere-Anwendungen mit starken Vibrationen ist ASTM Grade 9 die bevorzugte Option; Mit einer Zugfestigkeit, die 1,8-mal höher ist als die der Klasse 2, eignet es sich ideal für Hochdruck-Rohrleitungssysteme und Tiefsee-Druck-geräte.
Anwendungsgebiete
- 1,125-Zoll nahtlose Titanrohre eignen sich für Zweigleitungen zur Meerwasserkühlung im Meer, Probenahmeleitungen für Instrumente, Brandschutz- und Rettungsschläuche, Meerwasserleitungen für ROV-Unterwasserroboter, Schläuche für Meeresüberwachungsinstrumente und ähnliche Anwendungen.
- 2{1}Zoll nahtlose Titanrohre eignen sich für Wärmetauscherbündel in kleinen bis mittelgroßen Meerwasserentsalzungssystemen, Wasseraufbereitungsleitungen für Wohnräume auf Offshore-Plattformen und Hilfsleitungen für Unterwasserausrüstung.
- Nahtlose 2,5-Zoll-Titanrohre eignen sich für Hauptkühlleitungen für Meerwasser in Haupt- und Hilfsmotoren von Schiffen, Kühlkreisläufe für Offshore-Windkraftplattformen und Rohrleitungen für saure Medien auf Offshore-Öl- und Gasplattformen.
- Nahtlose 3{1}Zoll-Titanrohre eignen sich für Hauptkühlleitungen in großen Schiffen und Kriegsschiffen, Hauptleitungen zur Seewasserbrandbekämpfung auf Offshore-Plattformen, Notkühlkreisläufe, Hochdruck-Meerwasseransaugleitungen für große Entsalzungsanlagen und ähnliche Anwendungen.

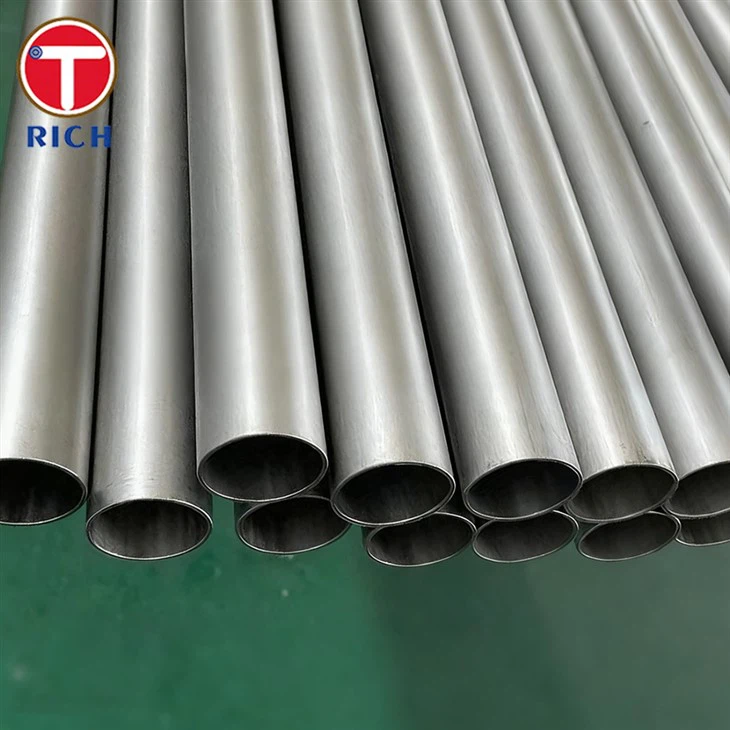

Produktshow
Prüfgeräte
Fabrikausrüstung
Beizausrüstung
Produktpaket
FAQ
F: Können Sie eine Zertifizierung durch eine Klassifikationsgesellschaft vorlegen?
A: Wir können Drittanbieterzertifizierungen von großen Klassifizierungsgesellschaften-einschließlich ABS, DNV GL, LR, BV und CCS-zusammen mit EN 10204 3.2-Zertifikaten anbieten und so die Klassifizierungs- und Akzeptanzanforderungen für Seeschiffe und Offshore-Plattformen erfüllen.
F: Können Sie nicht{0}standardmäßige Längen und gebogene Rohre anpassen?
A: Wir unterstützen das Zuschneiden fester Längen bis zu 12 Metern und können kalt gebogene Rohre (1D-5D-Radius) sowie U-förmige Wärmetauscherrohre vorfertigen. Endabschrägung und Gewindeschneiden können ebenfalls angepasst werden, um den Bauaufwand vor Ort zu minimieren.
F: Welchen maximalen Meerwassertemperaturen können Ihre Produkte standhalten?
A: Nahtlose Gr2-Titanrohre halten Meerwassertemperaturen von bis zu 100 Grad langfristig stand, während Gr7-Rohre Meerwassertemperaturen von bis zu 150 Grad standhalten, ohne dass die Gefahr eines Korrosionsversagens besteht.
