Wenn Edelstahlrohre größere Durchmesser aufweisen, umfasst die Auswahl des richtigen Materials mehr als nur die Wahl einer Güteklasse wie 304L oder 316L. Rohrdurchmesser, Wandstärke, Herstellungsverfahren, Betriebsumgebung, Druck und geltende Normen können sich alle auf die Projektkosten, die Herstellung und die langfristige Zuverlässigkeit auswirken.
Für Käufer und Ingenieure ist die eigentliche Frage nicht nur, wie groß einEdelstahlrohr mit großem Durchmessersein kann, sondern welche Größe, Qualität und Bauweise für die tatsächlichen Betriebsbedingungen geeignet sind.

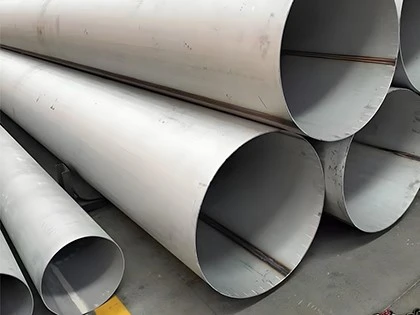

Was gilt als Edelstahlrohr mit großem Durchmesser?
Es gibt keine allgemeingültige Definition von „großem Durchmesser“, die für jede Branche gilt.
In gewerblichen Rohrleitungen wird der Begriff häufig für Edelstahlrohre ab NPS 14, NPS 16, NPS 20 oder höher verwendet, je nach Lieferant, Herstellungsprozess und Projektspezifikation.
Mit zunehmendem Rohrdurchmesser ändern sich auch die Anforderungen an die Fertigung. Große Rohrgrößen werden häufiger als geschweißte Rohre geliefert, da die nahtlose Produktion bei größeren Durchmessern eingeschränkter und teurer wird.
Aus diesem Grund sollte ein Edelstahlrohr mit großem Durchmesser normalerweise nur einen Außendurchmesser von mehr als 100 mm aufweisen. Käufer müssen außerdem die Nennrohrgröße, die Wandstärke bzw. den Wandplan, die Materialqualität und die anwendbare Norm festlegen.
Edelstahlrohrgrößen mit großem Durchmesser
Rohrabmessungen können nicht allein anhand des Außendurchmessers bestimmt werden; Außerdem müssen NPS/DN, Außendurchmesser, Wandstärke und Rohrplan überprüft werden. Für Edelstahlrohre bezieht sich das Maßsystem normalerweise auf ASME B36.19; ASTM A312 gibt ausdrücklich an, dass sich seine Standardabmessungen auf ASME B36.19 beziehen, erlaubt aber auch die Bestellung von Nicht--Standardgrößen, die andere Anforderungen erfüllen.
I. Referenztabelle gängiger Nenngrößen
| NPS | DN | Außendurchmesser |
|---|---|---|
| 14 | DN350 | 355,6 mm |
| 16 | DN400 | 406,4 mm |
| 18 | DN450 | 457,2 mm |
| 20 | DN500 | 508,0 mm |
| 24 | DN600 | 609,6 mm |
| 30 | DN750 | 762,0 mm |
| 36 | DN900 | 914,4 mm |
Der Außendurchmesser allein definiert das Rohr nicht vollständig.
Beispielsweise können zwei NPS 24-Edelstahlrohre den gleichen Außendurchmesser, aber sehr unterschiedliche Wandstärken, Gewichte und Druckkapazitäten haben.
Aus diesem Grund sollten Käufer immer sowohl das Nennmaß als auch die Wandstärke bzw. den Zeitplan angeben.
II. In der Industrie häufig verwendete Wandstärkenklassen
Geschweißte Edelstahlrohre mit großem-Durchmesser verwenden vorwiegend dünnwandige Standards, wobei die gängigsten Spezifikationen sindZeitpläne 5S, 10S, 40S und 80S. Es ist wichtig zu beachten, dass die Planbewertung nicht die tatsächliche Wandstärke widerspiegelt; Bei gleicher Nennleistung variiert die tatsächliche Wandstärke je nach Nennrohrgröße (NPS) erheblich. Daher müssen die Abmessungen anhand der Standardparametertabelle überprüft werden, anstatt sich auf Vermutungen oder Erfahrungen zu verlassen.
Gängige Edelstahlsorten
Die Materialqualität ist eine der wichtigsten Entscheidungen bei der Spezifikation von Edelstahlrohren mit großem Durchmesser.
I. 304/304L-Edelstahlrohr
Edelstahl 304 ist die vielseitigste Sorte und bietet eine hervorragende allgemeine Korrosionsbeständigkeit und Schweißbarkeit; Es eignet sich für die überwiegende Mehrheit der industriellen Flüssigkeitstransportanwendungen bei Umgebungstemperaturen. Die kohlenstoffarme 304L-Variante ist das bevorzugte Material für geschweißte Rohre mit großem-Durchmesser; Sein niedriger -Kohlenstoffgehalt verhindert wirksam eine Sensibilisierung in der Hitzeeinflusszone (WEZ) und vermeidet Schweißkorrosionsfehler, wodurch die Gesamtstabilität des Rohrs erheblich verbessert wird. Es wird hauptsächlich in allgemeinen industriellen Prozessrohren, der Wasserversorgung und -entsorgung sowie in der Leichtindustrie (z. B. Lebensmittelverarbeitung) eingesetzt, wo die Korrosionsbedingungen mild sind.
II. 316/316L-Edelstahlrohr
Der entscheidende Vorteil davon316 Edelstahlrohr mit großem Durchmesserist der Zusatz von Molybdän. Im Vergleich zur 304-Serie bietet es eine weitaus bessere Beständigkeit gegen Chloridionen und Korrosion durch chemische Medien und ist damit das Material der Wahl für raue Umgebungen wie chemische Verarbeitungsanlagen, Küstengebiete und Meerwasserentsalzungsanlagen. In industriellen Anwendungen wird die Sorte 316L mit niedrigem Kohlenstoffgehalt aufgrund ihrer Eignung zum Schweißen und der hervorragenden Beständigkeit gegen interkristalline Korrosion bevorzugt.
Es ist zu beachten, dass 316L teurer als 304L ist und nicht für jedes Szenario erforderlich ist; Die zusätzlichen Kosten sind nur in Betriebsumgebungen mit Chloridionen oder sauren/alkalischen chemischen Medien gerechtfertigt.
III. 321 und 347 Edelstahlrohr
Hierbei handelt es sich um austenitische rostfreie Stähle, die für den Einsatz bei hohen Temperaturen ausgelegt sind (entsprechend den modifizierten Werkstoffen der Klasse „H- im ASTM A312-Standard). Sie weisen eine ausgezeichnete Beständigkeit gegen Hochtemperaturkriechen und Spannungsbruch sowie eine Beständigkeit gegen durch Sensibilisierung{5}induzierte Korrosion beim Hochtemperaturschweißen auf. Sie eignen sich in erster Linie für Betriebsbedingungen mit hohen Temperaturen, z. B. bei der Stromerzeugung und Prozessrohrleitungen mit hohen Temperaturen, und sind für Standardprojekte mit Umgebungstemperaturen nicht erforderlich.
IV. Duplexstahl und hoch-legierte Materialien
Als hochwertige Spezialwerkstoffe bieten die Duplexstähle 2205/2507 und 904L eine hohe Festigkeit und außergewöhnliche Beständigkeit gegen Chloridionen und starke Säuren. Sie eignen sich für extrem raue Umgebungen, einschließlich Offshore-Plattformen, Öl- und Gasbetriebe in der Tiefsee und den Umgang mit hochkonzentrierten chemischen Medien. Aufgrund ihrer sehr hohen Kosten fallen diese Materialien nicht in den Rahmen der Standardauswahl für Rohre mit großem -Durchmesser und sind spezialisierten High-End-Projekten vorbehalten.
Geschweißte vs. nahtlose Edelstahlrohre mit großem Durchmesser
I. Warum werden Rohre mit großem-Durchmesser überwiegend geschweißt?
Mit zunehmendem Rohrdurchmesser wird die Herstellung nahtloser Rohre exponentiell schwieriger; Nahtlose Edelstahlrohre mit großem-Durchmesser sind mit begrenzten Produktionskapazitäten, langen Vorlaufzeiten, extrem hohen Beschaffungskosten und starken Einschränkungen bei den Größenspezifikationen konfrontiert. Im Gegensatz dazu ermöglichen geschweißte Rohre,-durch Walzen von Blechen und Bilden von Längsschweißnähten (mit dem EFW-Verfahren)-die Massenproduktion von Rohren mit großem-Durchmesser und langer-Länge. Sie bieten ein umfassendes Spektrum an Spezifikationen und eine überragende Kosteneffizienz, wodurch sie für die meisten industriellen Betriebsbedingungen bestens geeignet und die gängige Wahl für Edelstahlrohre mit großem Durchmesser sind.
II. Wann sind nahtlose Rohre erforderlich?
In folgenden Situationen kann eine nahtlose Struktur erforderlich sein:
- Bestimmte Hochdruck-Betriebsbedingungen
- Technische Designspezifikationen, die ausdrücklich nahtlose Rohre vorschreiben
- Technische Einschränkungen, die für ein bestimmtes Projekt spezifisch sind
Es muss jedoch betont werden, dass „verschweißt“ nicht gleichbedeutend mit „minderer Qualität“ ist. Zu den Schlüsselfaktoren gehören Herstellungsstandards, Schweißprozesse, Wärmebehandlung, zerstörungsfreie Prüfung, Maßkontrolle und die spezifischen Betriebsbedingungen. Geschweißte Rohre gemäß ASTM A312 eignen sich hervorragend für eine Vielzahl industrieller Anwendungen.
Wo werden Edelstahlrohre mit großem Durchmesser verwendet?
I. Chemische und petrochemische Industrie
Wird für Pipelines über große Entfernungen verwendet, die chemische Rohstoffe, saure und alkalische Flüssigkeiten sowie Prozessmedien transportieren. Die Nutzung der chemischen Korrosionsbeständigkeit von Edelstahl verhindert Korrosion und Leckagen in Rohrleitungen und gewährleistet so den sicheren und stabilen Betrieb der chemischen Produktion.
II. Wasseraufbereitung und Meerwasserentsalzung
Kommunale Wasserversorgung und -entsorgung, industrielle Abwasseraufbereitung und Meerwasserentsalzungssysteme erfordern Rohrleitungen mit großem -Durchmesser für den Wassertransport großer Mengen. Edelstahl 316L eignet sich für Umgebungen mit chloridinduzierter Korrosion durch Meerwasser und ist daher ein Kernrohrmaterial für Küstenwasseraufbereitungsprojekte.
III. Öl-, Gas- und LNG-Industrie
Wird in Öl- und Gasterminalanlagen, Prozesstransportpipelines und kryogenen LNG-Rohrleitungen verwendet; Durch die Nutzung der niedrigen{0}}Temperatur- und Korrosionsbeständigkeit- verschiedener Edelstahlsorten können diese Rohre komplexen Betriebsbedingungen vor Ort standhalten.
IV. Energieerzeugungsindustrie
Wird in Kühlsystemen von Kraftwerken, Hochtemperatur-Prozessrohren und Systemen zum Transport korrosiver Medien eingesetzt. Spezielle Hochtemperaturgüten wie 321H und 347H erfüllen die Anforderungen von Hochtemperatur- und Hochdruckbetrieben.
